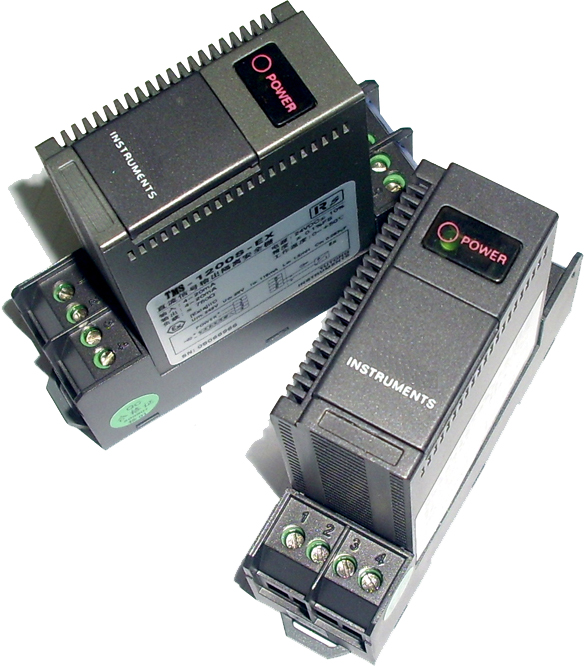

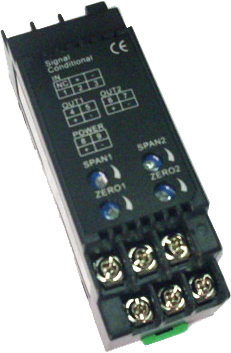

信号隔离器TMS-A系列

产品展示 > 信号隔离器 > 信号隔离器TMS-A系列

一、产品简介

TMS-A系列信号隔离处理器/配电器，应用于各种二线制变送器信号输入回路、电压源/电流源信号输入回路、热电偶信号输入回路、热电阻输入回路、滑线电阻输入回路，仪表将此信号转换成隔离的标准过程信号，输出至控制系统或智能表。

1、电源11～30VDC，效率最高达90%；

2、自适应负载0～1K，无需要指定负载大小；

3、不发热的设计理念和效果；

4、美观的造型设计，以多种形式提供选择；

5、通电稳定时间小于3秒。

二、技术参数

A、输入参数（危险区信号）

■输入电流时输入范围：4~20mA

配电电压：18.5V~28.5V

输入电阻：内置输入电阻器50Ω

■输入电压时输入范围：1~5V

输入阻抗：≥50KΩ

■输入热电阻时（Pt100），输入信号范围：-200℃~＋800℃

B、输出参数（安全区信号）

■输出电流时输出范围： 4~20 mA

允许负载：≤500Ω

■输出电压时输出范围：1~5V

允许负载：≥10KΩ

C、环境参数

供电电源：DC24V±10%，纹波系数10%P-P 以下约2.5W

使用温度范围：-20 ~ +60 ℃

使用湿度范围：10%~85%RH （无冷凝）

安装：DIN 导轨安装

外形尺寸：22.5*113.5*100mm
