便携式综合信号发生器TMS-XHF01

产品展示 > 校验仪器 > 便携式综合信号发生器TMS-XHF01

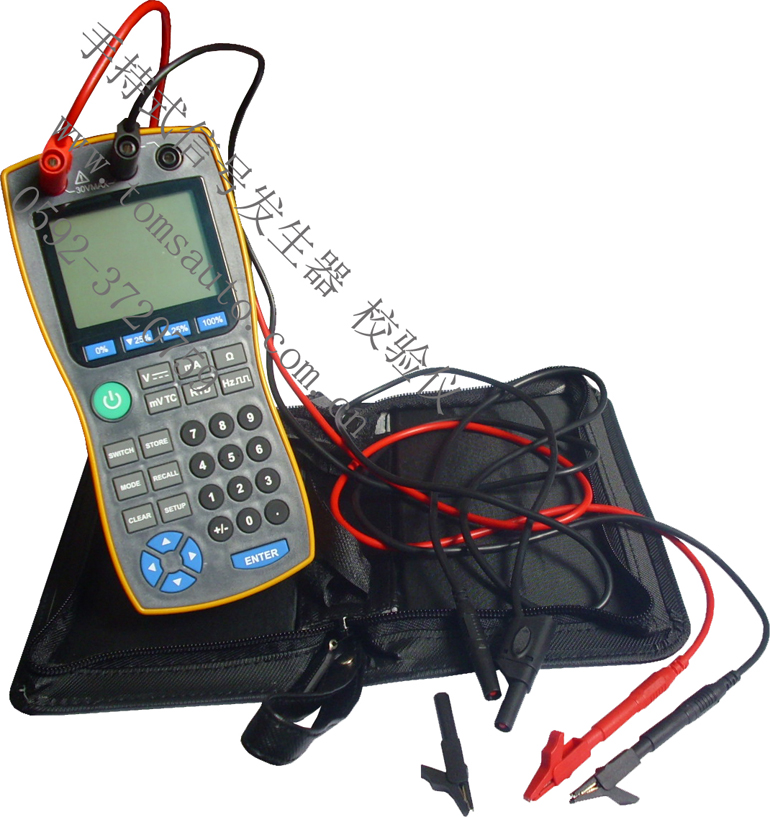

便携式综合信号发生器TMS-XHF01

1、产品概述:

       手持式高精度信号发生器(以下简称发生器),能输出电压、电流(含电子负载)、电阻、热电偶分度值(可选择冷端补偿)、热电阻分度值、脉冲频率、配电等信号。可用于现场检测仪表的校准和校验,可作为实验室(检定室)的标准信号源,亦可作为综合检定装置的信号发生器。采用四节AA1.5V碱性电池或AC/DC电源供电。

       外形尺寸:宽95×高203×厚40(mm)

       重       量:约385g(不含电池)。

2、技术参数:

2.1 直流电压信号

量程

输出范围

分辨力

精度(25℃±10℃)

备注

100mV

(-10.00~110.00)mV

10μV

±(0.01%+10μV)


1V

0~1.2000V

0.1mV

±(0.01%+0.1mV)

最大输出电流0.25mA

10V

0~12.000V

1mV

±(0.01%+2mV)

最大输出电流2.5mA

2.2 直流电流信号

 类型

输出范围

分辨力

精度(25℃±10℃)

备注

恒电流

0~24.000mA

1μA

±(0.02%+2μA)

开始电压19V

电子负载

0~24.000mA

1μA

±(0.02%+2μA)

外部配电(5~28V)

2.3 电阻信号

量程

输出范围

分辨力

精度(25℃±10℃)

备注

400Ω

0~400.00Ω

0.01Ω

±(0.015%+0.1Ω)

0.1~0.5mA激励电流

4KΩ

0~4000.0Ω

0.1Ω

±(0.015%+0.3Ω)

0.05~0.3mA激励电流

注:400Ω档在0.1mA激励电流时的最大附加误差≤0.25Ω,4KΩ档在0.05mA

激励电流时的误差≤0.5Ω。精度中不包含引线电阻所产生的误差。

2.4 热电阻分度值

量程

输出范围

分辨力

精度(25±10℃)

备注

Pt100

(-200~850)℃

0.1

(-200~0)℃:≤0.3℃

(0~400)℃:≤0.4℃

(400~850)℃:≤0.5℃

Pt100、Cu50为±1mA激励电流,Pt1000为±0.1mA激励电流,精度中不包含引线电阻所产生的误差。

Pt1000

(-200~850)℃

0.1

(-200~100)℃:≤0.2℃

(100~300)℃:≤0.3℃

(300~850)℃:≤0.4℃

Cu50

(-50~150)℃

0.1

(-50~150)℃:≤0.5℃

2.5热电偶分度值

类型

输出范围

分辨力

精度(25℃±10℃)

备注

R

(-40~1760)℃

1

(40~100) ℃:≤1.5℃

(100~1760)℃:≤1.1℃

1、采用ITS-90温标

2、精度中不包含冷端补偿误差,冷端补偿误差≤2℃

3、无冷端补偿时,冷端参考温度0℃

S

(-20~1760)℃

1

(-20~100)℃:≤1.5℃

(100~1760)℃:1.1℃

K

(-200~1370)℃

0.1

(-200~-100)℃:≤0.6℃

(-100~400) ℃:≤0.5℃

(400~1200)℃:≤0.6℃

(1200~1370)℃:≤0.7℃

E

(-200~1000)℃

0.1

(-200~-100)℃:≤0.5℃

(-100~600)℃:≤0.5℃

(600~1000)℃:≤0.4℃

J

(-200~1200)℃

0.1

(-200~-100)℃:≤0.5℃

(-100~800)℃:≤0.4℃

(800~1200)℃:≤0.6℃

T

(-200~400)℃

0.1

(-200~400)℃:≤0.4℃

N

(-200~1300)℃

0.1

(-200~-100)℃:≤0.6℃

(-100~900)℃:≤0.5℃

(900~1300)℃≤0.6℃

B

(400~1800)℃

1

(400~600)℃:≤1.5℃

(600~800) ℃:≤1.1℃

(800~1800)℃:≤0.7℃

2.6 脉冲频率信号

2.6.1 矩形波信号发生器

量程范围

分辨力

精度(25±10℃)

备    注

(2~10000)Hz

(2.00~99.99)Hz

±0.01Hz

矩形波幅值1.00~10.00Vp-p可调,低电平为0V,占空比50%,负载>100kΩ。

(100.0~999.9)Hz

±0.5Hz

(1000~10000)Hz

±10Hz

 2.6.2 计数脉冲信号发生器

计数范围

分辨率

精度(25±10℃)

备注

(10~99999)个脉冲

1个脉冲

±2个脉冲

脉冲频率:2~10000Hz,脉冲幅值:1~10Vp-p可调,低电平为0V,占空比50%,负载>100kΩ

2.7 配电输出

     直流24V电压输出,最大带负能力25mA,具有短路保护功能。
