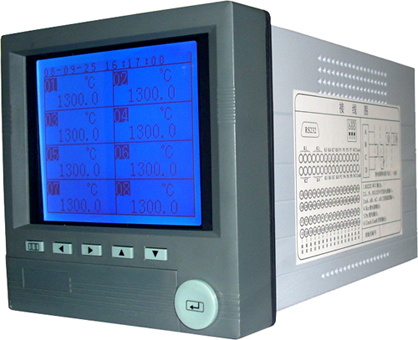

无纸记录仪_TMS-B300系列

 一、 概述：

       TMS-B300系列为16通道高亮度蓝屏液晶显示无纸记录仪。采用大规模集成电路及高速、高性能32 位ARM微处理器，画面响应时间小于0.2秒。仪器可自由切换输入（热电偶、热电阻、标准电流、标准电压、频率等信号）；可提供传感器馈电电压，输出模块化结构，可供报警、变送、通讯、USB转存、打印等功能的选择。仪器具有棒图显示、实时趋势曲线显示、历史曲线及数据查询、报警状态提示等。

       TMS-B300系列无纸记录仪为全隔离万能输入：1~16通道信号输入，通道间完全隔离，隔离电压高1000V。TMS-B300系列无纸记录仪广泛用于国防、冶金、电力、石化、食品、制药、机械、纺织、印染、水处理、热处理等行业的温度、湿度、压力、液位、振动等物理量的精确记录，便于追溯生产过程中的相关工艺，为提高产品 的质量及完善产品提供有力的参考依据。

二、主要技术指标：

          * 基本误差：±（0.2%FS+1）个字；

          * 显      示：5.6英寸320×240点阵高亮度蓝屏液晶显示屏，LED背光；

          * 输入规格：（最多16个通道）

                  （1）电压信号：0~5V、1~5V、毫伏信号；

                  （2）电流信号：0~10mA、4~20mA;

                  （3）热 电 偶：K、B、E、J、S、T、R、N、Wre325型；

                  （4）热 电 阻：Pt100、Cu50、Cu100；

                  （5）频率信号：0~30KHZ；

                  （6）根据用户要求定制。如，开关量信号。

          * 输出规格：8路继电器默认常开触点输出；可任意组态（上限、上上限、下限、下下限）；

                            DC5V·DC12V·DC24V馈电；  打印 ·通讯接口·USB转存接口；

          * 记录时间：记录间隔1～9999秒可设定,每个通道最多能记录512K个数据,记录间隔为1秒时,记录的时间

                             最短168小时，记录最长时间与记录间隔成正比；

          * 断电保护：用FLASH MEMORY保存设置参数和历史数据,电后永久保存,用硬件时钟,掉电后能准确运行;

          * 外形尺寸：144×144×245mm

          * 开口尺寸：138×138×215mm

          * 质       量：约2.3Kg

          * 电源电压：84~245VAC，50Hz±5%

          * 环境温度：-10~50℃

          * 环境湿度：<86%RH
