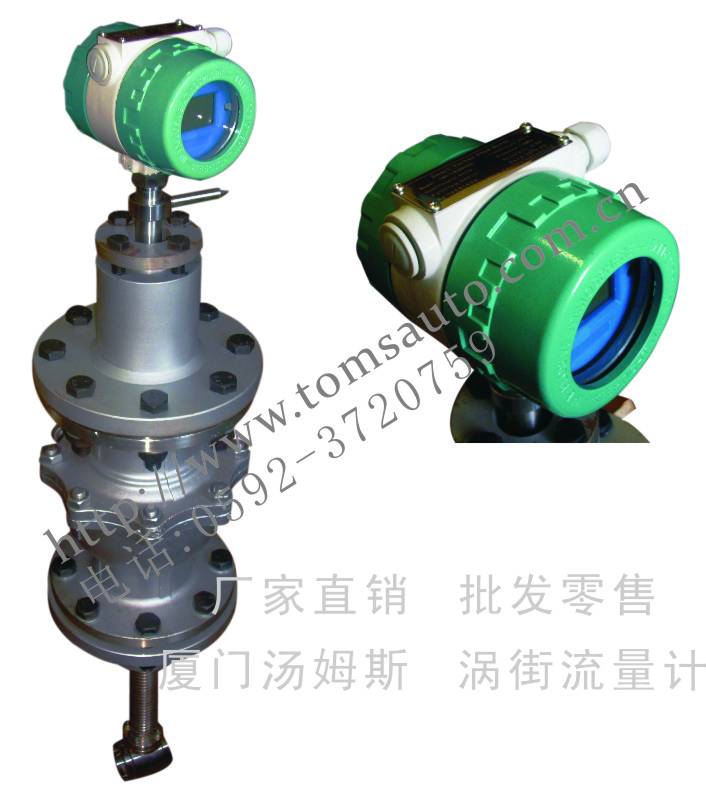

TMS-LWJDN系列涡街流量计

一、总述
       涡街流量计是 根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。 涡街流量计按照使用功能划分，共分为以下三类:TMS-LWJDN型远传型涡街流量计、TMS-LWJDN1型智能一体化显示型涡街流量计、TMS- LWJDN2型温压补偿型涡街流量计。
       该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。每种型式都有整体、分体结构，根据测量管径不同，有管道式、插入式两种安装方式，以适应不同的安装环境。
       本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

二、产品特点
      无可动部件，长期稳定，结构简单便于安装和维护。
 n传感器输出为脉冲信号，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式。
 精确度较高，通常液体的测量精度为n±1.0%，气体的测量精度为1.5%。
 测量量程范围宽，在雷诺数为2n×104~7×106范围内，可达1:20，插入式量程比最高可达1:25
 压损小（约为孔板流量计的1/4~1/2），属于节能n流量仪表。
 采用消扰电路和抗振动传感头，具有一定抗环境振动性能。n
 采用超低功耗微处理器技术，1节3.6V10AH锂电池可使用5年以上。n
 由软件对n仪表系数非线性进行修正，提高测量精度。
 压力损失小，量程范围宽。n
 采用EEPROM对累积流量进行掉电保护，保护时间大于10年。n
 插入式n涡街流量计可测介质温度达+250℃。

三、 技术规格

1.被测介质：蒸汽、压缩空气、煤制气、液体等中高流速介质
2.执行标准：涡街流量传感器（JB/T9249-1999）
3.检定规程：涡轮流量计（JJG1029-2007）
4.仪表口径及连接方式：法兰连接型 DN15-DN300
                                   夹装连接型 DN15-DN300
                                   简易插入式 DN200-DN1500
                                   球阀插入式 DN200-DN1500
5.法兰标准：
  常规标准：GB/T9119-2000
  其他标准：国际管法兰标准：如德标DIN、美标ANSI、日标JIS
                  国内管法兰标准：如化工部标准、机械部标准
6.精度等级：液           体 ±1.0%R（管道式）±2%（插入式）
                   气体或蒸汽 ±1.5%R（管道式）±2.5%（插入式
7.重 复 性：液          体 ≤0.2%
                  气体或蒸汽 ≤0.5%
8.量 程 比：1:10-1:20
9.检定条件：
   检定装置：标准表法液体流量检定装置；标准表法气体流量检定装置；音速喷嘴气体流量检定装置
   环境条件: 环境温度20℃；  相对湿度65%
10.使用条件
    介质温度：T1（常温型）-40℃～+70℃； T2（中温型）-40℃～+250℃； T3（高温型）-40℃～+350℃
    环境温度：-20℃～+60℃
    相对湿度：5%～90%；
    大气压力：86Kpa～106Kpa
