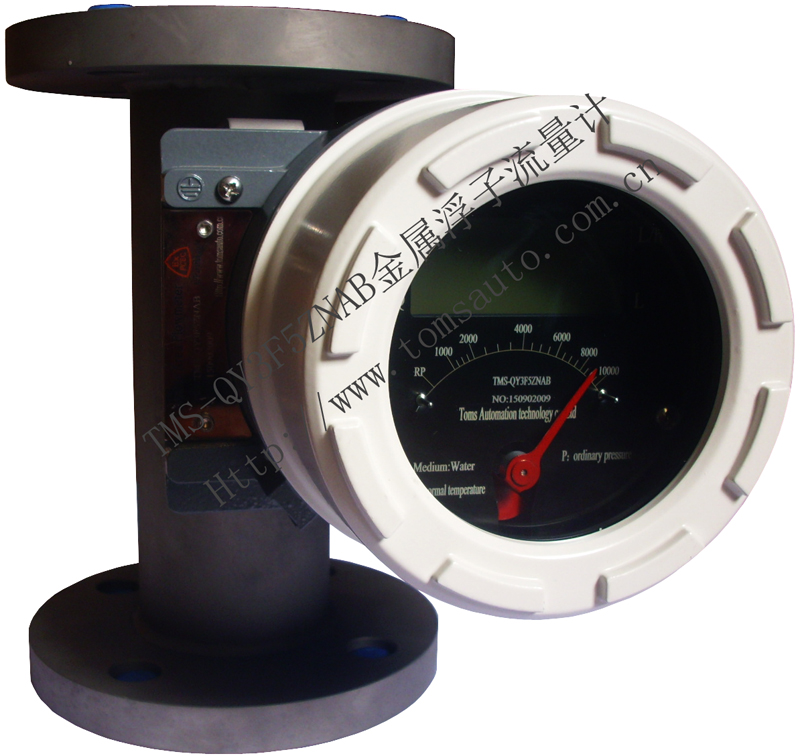

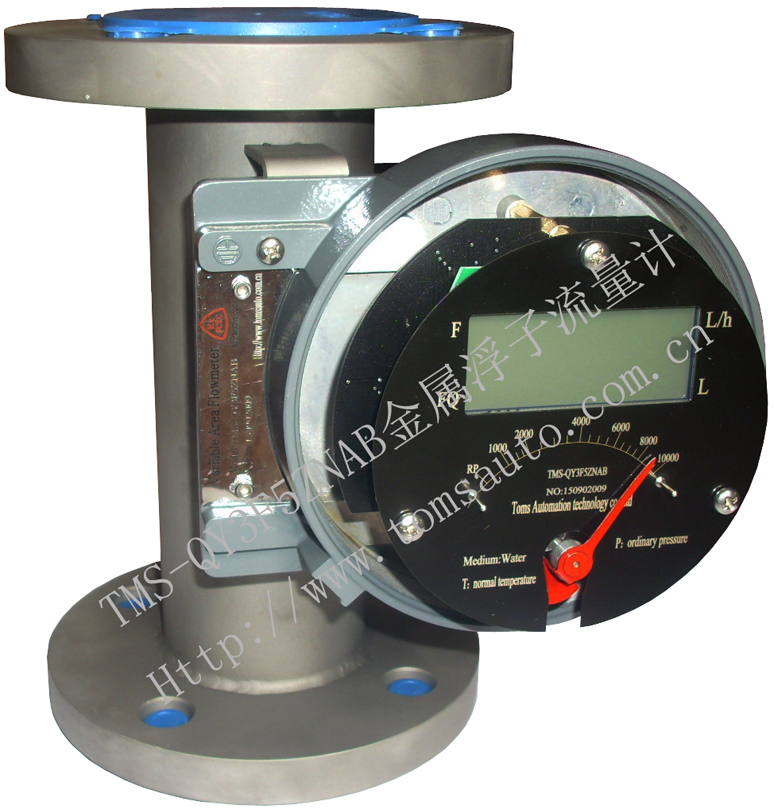

TMS-QY3F系列金属管流量计

一. 产品概述
        金属管浮子流量计是基于浮子位置测量的一变面积流量仪表。采用全金属结构、Modular概念设计，因其具有体积小、压损小、量程比大（10:1）、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
       金属管浮子流量计的系列产品，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。
       金属管浮子流量计采用了国际先进的Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有及高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。
       金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。¬
二. 特点
* 模块化组合设计，维修方便，正常使用免维护
* 单轴、非接触新型磁耦合结构，信号传输更稳定
* 双行、大屏幕液晶显示瞬时、累积流量，可带背光
* 智能型具有掉电保护、数据备份及恢复功能
* 全金属结构，抗震、耐压、耐温、防腐
* 短行程、总高250mm，设计安装更方便
三. 技术参数
测量范围        水 (20℃)                                6～200000 l/h

                     空气（0.1013MPa 20℃）        0.05～4000 m3/h
量  程  比      10:1（特殊型20：1）
精度等级       1.5 （特殊型1.0）
工作压力       DN15～DN50  PN4.0MPa （特殊型32MPa）

                    DN80～DN100 PN1.6MPa （特殊型25MPa）
                     夹套压力等级：1.6MPa
介质温度       标准型  -80℃～+140℃
                     高温型  400℃
                     衬PTFE型  ≤85℃
环境温度       -40℃～+120℃(电远传型≤65℃)
介质粘度       DN15： ≤5mPa.s(F15.0～F15.4)

                                ≤30mPa.s(F15.5～F15.9)
                     DN25： ≤250mPa.s
                     DN50～DN150： ≤300mPa.s
液晶显示       瞬时流量显示数值范围:0～50000
                    累积流量显示数值范围:0～99999999
输       出       标准信号:二线制4～20mA
                     脉冲信号:最小间隔50ms
                     报警信号:集电极开路,MAX100Ma@30VDC内部阻抗100Ω
供       电       标准型:24VDC(10.8VDC～36VDC)
                     交流型:220VAC(85～265VAC)
                     电池型:3.6@4AH镍氢电池
法兰标准       HG20592或用户指定

                    螺纹连接型：DIN11851或用户指定
电气接口       M20×1.5、PG11、1/2”NPT
整体高度       标准型:250mm(其他安装方式例外)
防护等级       IP65
防爆标志       本安型：ExiaIICT3～6

                    隔爆型：ExdIIBT4～6
